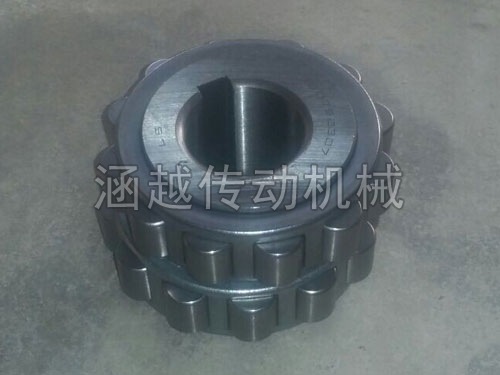

偏心軸承

偏心軸承詳細內容介紹：

偏心軸承是一種非常用的軸承類型，是擺線針輪減速機里的一個很重要的軸承。主要包括外圈、內圈、滾動體花籃、滾動體。偏心軸承結構簡單、使用方便，不需要偏心軸就能實現偏心功能，降低了偏心機構的制造成本。

偏心軸承的應用：減速機，石油化工，紡織，冶金，礦山，鋼廠、輕重機械等。

偏心軸承主要包括外圈、內圈、滾動體花籃、滾動體。該偏心軸承結構簡單、使用方便，使偏心機構大為簡化，同時使偏心機構的機械加工省工、省時、裝配容易。

偏心軸承加工方法：

偏心軸承要求兩端B、C偏心外圓與A基準外圓偏心方向一致，且偏心尺寸不同，一般均在5mm之內，偏心誤差要求小于0.05mm。

為了滿足以上要求，采用了以下工藝及工裝。

先將A基準的所有外圓加工好，在軸的兩端均留50mm長25mm的工藝夾頭，要求夾頭與A基準同軸且臺階面與A基準垂直。將軸的兩端夾頭銑成扁42h6，要求扁與A基準 對稱且兩端平行。

工裝制作：卡罐兩件，要求槽42H7與孔B5對稱，槽的端面與孔垂直。將卡罐裝在軸的兩端，卡罐偏心方向應一致，通過卡罐的槽與軸的扁42H7/h6的配合，控制了偏心的方向；通過調節卡罐上的壓緊螺釘可調節偏心量；使卡罐的端面與軸的臺階面壓緊，軸的與卡罐平行。

在車床上用雙裝夾，四爪夾緊卡罐旋轉，以A基準兩端外圓用表測量，調整卡罐上的螺釘，調整至不同的偏心量，車削各偏心外圓至尺寸。當偏心軸加工完后切去兩端工藝夾頭。
此種加工方法簡便、，避免了原有加工方法的繁瑣(鏜床打孔)，可應用于要求方向一致的多個偏心的偏心軸加工。
